蔡康DCM-600C焊接熔深檢測顯微鏡
一、儀器的主要用途和特點:
電腦型連續變倍溶深檢測顯微鏡使用范圍相當廣泛， 它觀察物體時能產生正立的二維空間像，立體感強，成像清晰和寬闊，具有較長的工作距離，對同一物體可實現連續放大倍率觀看,可配ckc2000萬像素成像系統CCD，圖像拼接，景深融合，測量報告，清晰度高及色彩特效。是焊接溶深檢測的高端成像系統及顯微鏡。
近幾年來,隨著冶金、機械、石化、電力以及原子能、航天等現代化技術的高速發展,對產品焊接的穩定性的要求也越來越高，而焊接的熔深是焊接機械的重要標志與外在表現，所以，對焊接熔深的有效檢測成為檢驗焊接效果的重要手段。特別適合汽車零部件制造領域?qū)附訃?yán)格的要求.可以對各種焊接接頭如（對接、角接、搭接和T型接等等）產生的熔深進行拍照、編輯、測量、保存、打印。
二、儀器的主要技術指標:
|
物鏡變倍范圍
|
0.7--4.5X
|
|
廣 角 目 鏡
|
WF10X
|
|
總放大倍數
|
7—45X （標配雙目觀看倍數）,可達225X
|
|
變 倍 比
|
6.5：1
|
|
雙目瞳距調節范圍
|
55--75mm
|
|
垂直移動工作距離
|
200mm
|
|
圓形載物臺直徑
|
95mm
|
|
照明光源
|
斜射光照明：12V 10W帶杯鹵素?zé)?，亮度可調
|
|
透射光照明：12V 10W鹵素?zé)簦炼瓤烧{(diào)
配透射載物板，藍色濾色片
|
|
總放大倍數
|
7X—150X(系統放大倍數）
|
|
成像攝像系統
|
1X攝影接口，標準C接口
|
|
300萬數字成像系統，分辨率：2048X1536，采用5V供電，功耗小，連接簡單：USB2.0 圖像質量好 ,色彩還原性好 ,圖像穩定，操作方便，可進行圖像的基本編輯功能，所有攝像機均經過長時間測試 ,體積小，安裝方便 ,標準鏡頭接口.
|
三、系統的組成：
1、熔深檢測顯微鏡 DCM-600
2、電腦適配鏡
3、移動載物臺
4、300萬像素彩色數字?jǐn)z像器
5、二維測量軟件DS-3000
5、電腦（選購）
6、縮小鏡
7，環形燈
四、二維測量軟件DS-3000介紹：

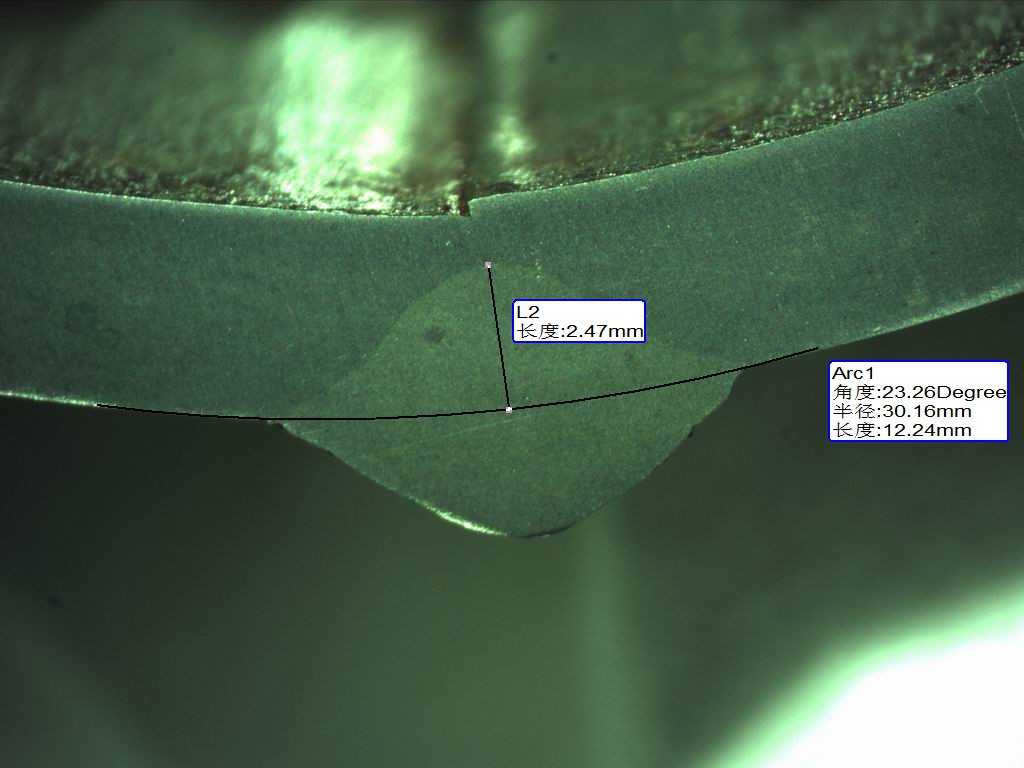

此軟件系統功能全面:能測量所有圖片上的幾何尺寸（點.線.圓.弧以及各元素的相互關系），測量的數據可以自動地標注在圖片上,并能顯示比例尺，并能可以導入Excel 文檔進行統計、編輯。也可以將圖片和數據一起保存。所有的測量都能自動進行。
1.軟件測量精度:0.001mm
2.圖形測量：點、線、矩形、圓、橢圓、圓弧、多邊形。
3.圖形關系測量：兩點距離、點到直線距離、兩線角度、兩圓關系。
4.元素構造：中點構造、中心點構造、交點構造、垂線構造、外切線構造、內切線構造、弦構造。
5.圖形預置：點、線、矩形、圓、橢圓、圓弧。
6.圖像處理：圖像拼接合成、圖像捕捉、圖像文件打開、圖像文件保存、圖像打印
|
