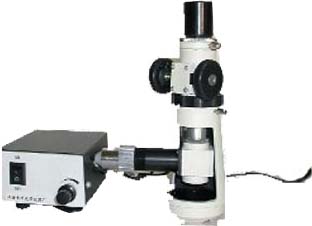

蔡康便攜式金相顯微鏡(手持式金相顯微鏡/現場金相顯微鏡） 一、儀器的主要用途      蔡康便攜式金相顯微鏡是適用于現場多種大型工件的金相檢查、失效分析的顯微鏡，它不用切割取樣，可直接在工件上打磨、拋 光，從而保證工件的完整性。顯微鏡底座帶有磁力吸座，直接吸附在工件上觀察組織的現場金相檢驗。便攜式金相顯微鏡適用于航空制造、機械制造、車輛制造、鍋爐及壓力容器的制造及檢驗、石油化工、鐵路、造船、電廠、電站、設備安裝、大型模具、安全檢測、質量監督、理化試驗室等行業。還可廣泛的應用在工廠、實驗室進行鑄件質量的鑒定、原材料檢驗或?qū)Σ牧咸幚砗蠼鹣嘟M織的研究分析等工作。 二、儀器特點 1.小型精密光學結構，圖像清晰穩定 2.放大倍數100×—400X/ 500×，消色差金相物鏡/平場消色差金相物鏡 3.BJ-300X配三孔轉換器 4.6V，15W鹵素?zé)粽彰?，選配充電鋰電池 5.齒輪式XY軸移動平臺，保證橫向不自行下劃 6.專用機械通斷磁力底座，適合各種工件表面 7.快速制樣，電解拋光僅需10分鐘完成拋光和浸蝕 8.BX-300D可連接數碼相機 9.BX-300C含視頻成像系統及金相分析軟件

BJ-X BJ-200X BJ-300X

二、儀器的主要技術指標(便攜式金相顯微鏡/手持式金相顯微鏡/現場金相顯微鏡） BJ-X 1、目鏡：放大倍數：10X 視場直徑:ф18 2、物鏡 消色差物鏡 數值孔徑（NA） 工作距離 10X 0.25 7.3 40X 0.65 0.5 3.總放大倍數：100X、400X 4.機械筒長：160mm 5.調焦距離：36mm 6.調光電源：6V 2.1W BJ-200X/ BJ-300X 三、技術參數 1、目 鏡： 類 型 放大倍數 視場（mm） 大視野目鏡 10X 20 12.5X 16 2、 物 鏡： 類 型 放大倍數 工作距離 數值孔徑（NA） 平場消色差物鏡 4X 17.5 0.1 10X 7.31 0.25 40X 0.63 0.65 3.總放大倍數：100×-500× 4.微型調速磨光機：轉速5000～37000rpm，配80#-700#磨頭 5.電解拋光機：0～30VDC，0～2A，陰極拋光筆，陽極夾 6.復膜紙：厚度：0.034mm，丙酮溶劑 7.照明電源：非球面聚光鏡，6V/15W鹵素?zé)?br> 8.包裝箱：475×280×160mm
